DJA-A型外循环单效真空浓缩器的结构及特点

一、产品描述：

DJA-A型外循环单效真空浓缩器适用于中药、西药、葡萄糖、酿造、淀粉、口服液、化工、食品、天然香料、食品添加剂、味精、乳制品等多种产品的低温浓缩，还可以回收有机溶剂。

二、结构组成：

DJN-A型外循环单效真空浓缩器主要包括有：加热器、蒸发器、气液分离器、列管冷凝器、集液罐、内部管道及内部阀门组成。自动排水装置（用户定购时可选择说明）。

三、性能特点：

1、冷凝器设计为竖式列管结构，设备结构紧凑、合理，DJN-A型气相走壳程，冷却介质走管程，这样改变了传通的冷却介质走壳程造成长时间运行因水质差而结垢清清困难的现象。壳程设有多层折流板，提高气相的流通速度和流经通道。
2、受液罐设计为立式结构，上、下椭圆封头，配置有观察视镜，方便观察腔内水位。集液腔设计冷凝液进行排放，（可根据用户要求配带自动排水系统）。
3、整套设备可采用间歇进料或连续进料方式操作，在蒸发室的罐侧中部分别设有进料口，连续进料方式更适合自动控制。
4、设备所有接管口和连接不留卫生死角，不积液不染菌，符合GMP要求。物料管口均为快装式(ISO2852标准)，其他公用系统管口均为法兰连接(HG20592-2009标准)，密封垫为硅橡胶或聚四氟乙烯材质。
5、可根据用户需求对设备的自动化需求设计预留各功能管口(包括但不限于：温度、压力、液位等),方便用户进行自控升级。
6、采用真空浓缩原理，对溶剂回收能力大，具有投资小，回收效益高的特点，蒸发速度快，浓缩比可达1.3；料液在全密封状态下，具有污染低，药味浓的特点，清洗方便，操作简单，占地面积小。

四、设计标准：

1、 《药品生产质量管理规范》GMP。
2、《医药工业洁净厂房设计规范》GB50457。
3、《药品生产自动化管理规范》GAMP5。
4、《钢制焊接常压容器》NB/T47003.1。
5、《压力容器》GB/T 150。
6、《热交换器》GB/T 151。
7、《固定式压力容器安全技术监查规程》TSG 21

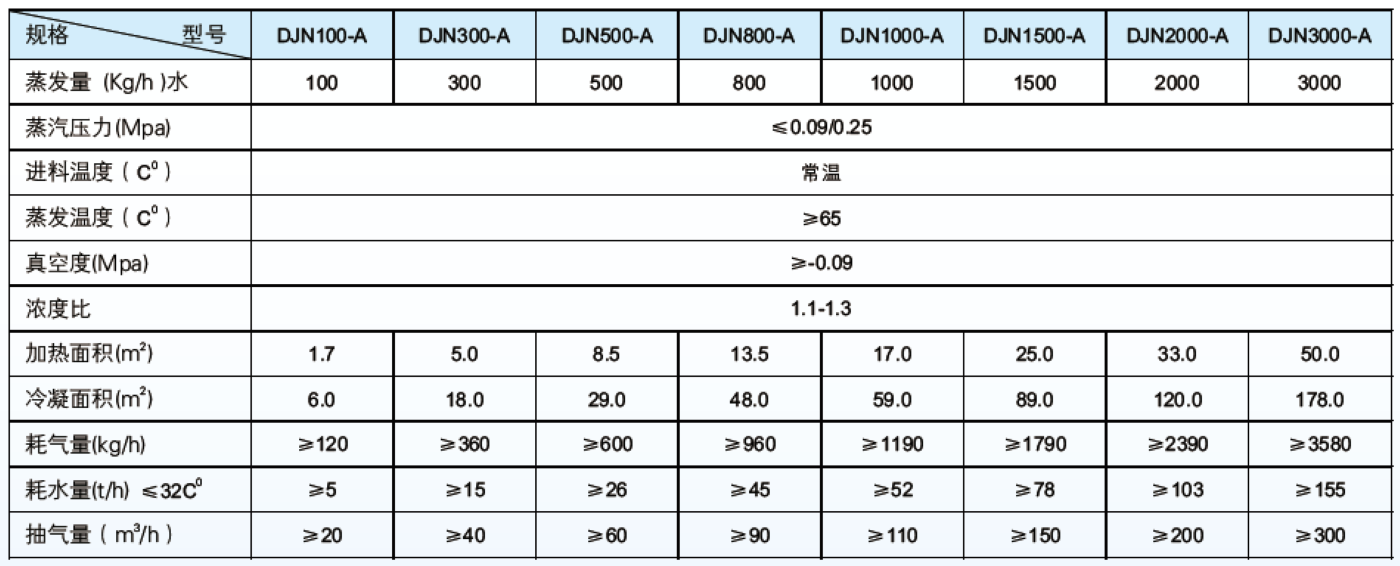

DJN-A型外循环缩单效真空浓器，DJN-B型外循环单效真空浓缩器详细技术参数请来电咨询公司，设计选型时需要明确物料的特性、使用工况、组件配套范围等，本设备支持定制服务，其它单机设备见网站其它类别查询。

五、附则：

（启派智能）可为客户提供前期咨询与评估、工艺（科研成果转化）、工艺设计（工艺包）、工程设计（设计院）、产品设计（研发）、设备制造与安装（生产基地）、调试与培训（施工队伍）、系统验证（4Q验证）、工厂运营托管等一系列的交钥匙工程和无忧建厂服务。欢迎来电咨询！
