T(TD)-L型吊篮式提取罐结构及优点

一、产品用途：

T(TD)-L型篮式提取罐吊为制药、食品、化工等行业的植物、动物或矿物质提取而设计的通用设备；本设备适应范围广，尤其在中药配方颗粒的研究和生产中，得到广泛的应用。根据设备配置及产品的生产工艺要求，可以进行煎煮、温浸、强制循环提取、回流提取、芳香油提取分离及有机溶媒回收等工艺过程操作。

二、产品结构：

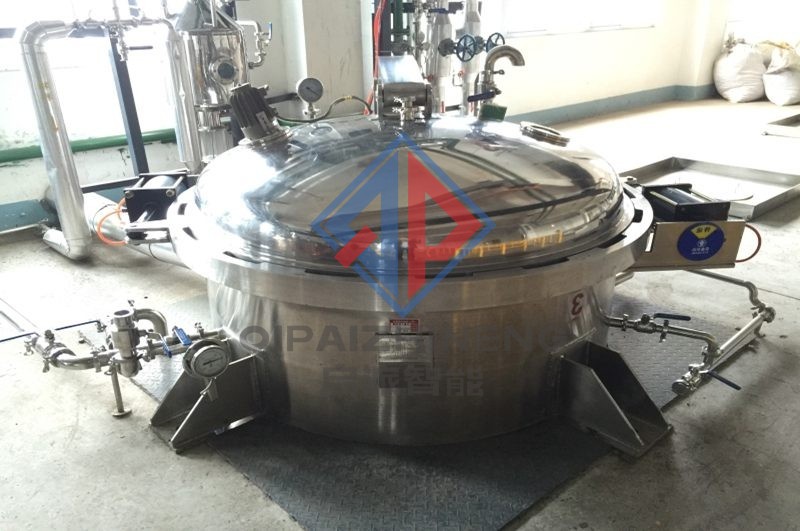

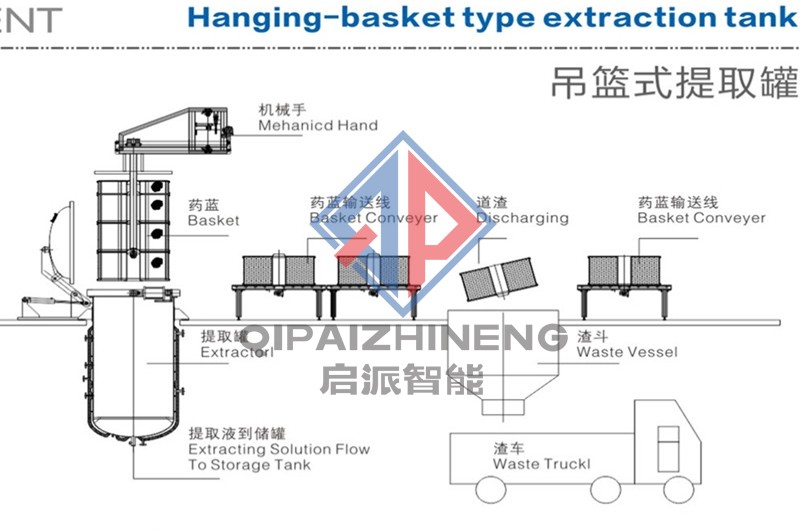

1、上开盖吊篮式提取罐主要包括提取罐罐体、旋转开盖装置、多个提取篮组成。
2、罐体的侧壁的上部开设有进液口，罐体的底部开设有出料口，在罐体的罐壁上设有蒸汽夹套，在罐体的内部设有沿其轴线方向排列且能够从罐体的顶部吊出或吊入的多个吊篮，在每一个吊篮的周面上均匀开设有多个网孔。旋转开关装置包括上盖、旋转法兰、气缸、旋转臂和油缸，利用气缸与油缸的有效结合，能够较为方便的将上盖打开，进一步提高了该提取罐的实用性能。

三、产品优点：

1、提取范围更广泛，与传统的多功能提取罐相比，不仅能够提取根、茎、叶、全草类药材，还能够提取花、果实等煎煮后易烂导致出液困难的物料。
2、提取物料在提取篮中不产生漂浮，充分吸水，始终保持每一粒药材表面浓度梯度的最大化，加速有效成分的溶出，缩短了提取时间和溶媒的使用量。
3、提取罐为上开盖，底部为全夹套模式，受热充分均匀，升温时间短。
4、吊篮式提取中独特的小孔篮非常利于挥发油的提取，提取液在提取篮中处于悬浮状态，在提取液强制循环时间生运动，提高有效成分的析出率。
5、吊篮式提取中的提取篮可防止药渣大量堆集，防止循环及出液时间生堵料现象，保证提取液与提取物料的充分渗透，由于提取液的强制循环，使提取液的温度和成分均匀，提取液的品质稳定、重现性好；
6、吊篮式提取独特的小孔篮在提取完成后，可以采用抽滤方式将药渣的表面水份抽出，降低出渣时药渣的温度与含水量，使得厂房环境不易高热、高湿。
7、吊篮式提取罐可以更加方便快捷地实现集中出渣。
8、正锥式提取罐、斜锥式提取罐、倒锥式提取罐、直筒式提取罐、蘑菇式提取罐、篮式提取罐、小型电加热提取浓缩机组、等多种形式的提取罐过滤装置为底部过滤和底部+侧过滤多种形式，均采用激光孔过滤网减少堵塞，过滤通畅，表面光滑，易于清理。

>四、附则：

（启派智能）可为客户提供前期咨询与评估、工艺（科研成果转化）、工艺设计（工艺包）、工程设计（设计院）、产品设计（研发）、设备制造与安装（生产基地）、调试与培训（施工队伍）、系统验证（4Q验证）、工厂运营托管等一系列的交钥匙工程和无忧建厂服务。欢迎来电咨询！
