TASTE蒸发器,热加速短时蒸发器

一、产品描述：

热加速短时蒸发器，结合TASTE的热加速瞬时蒸发技术，推出新一代蒸发器，广泛应用于植物提取液、柑橘类果汁、鲜橙汁、菠萝、芒果、百香果、葡萄、苹果、黑莓、草莓等水果以及番茄、胡萝卜汁的加工。

二、结构组成：

本系统是连续式一次通过、多效多级、闪冷、蒸发冷凝的单一过程。各级由以下四个部分组成：

1、预热器
预热器利用新鲜蒸汽或上一级热源，达到产品闪蒸要求的温度,或者作为下一效产品预热的热源.
2、分配区
分配区在列管入口并起着重要的作用。液体物料经过一个文丘里喷嘴，液体物料通过闪蒸使液体形成汽液混合物.当汽液混合物进入分配区,液体体积会迅速膨胀约为原来的60倍并雾化成为紊流的雾点.这些雾点充满了整个分配区并均匀的进入列管。而常规降模式和板式蒸发器是依靠机械装置进行物料分配,经常会发生分配不均、局部过热和物料烧糊的现象而降低蒸发效率.
3、管束
这些雾状物料在列管内加速下降,吸收管壁的热量,使体积开始膨胀. 由于体积的膨胀使雾点形成的热加
速令到达列管出口时的速度高达51米/秒形成了热加速.从而形成高效的热交换.而停留时间短有助于提高产品质量,高速紊流又可防止形成结垢或焦糊.
4、分离器
后一部分是汁-汽分离器.在分离器中通过离心作用将高速运动的雾点中的汁汽从汁液中分离出来.汁汽进入下一效作为下一个蒸发过程的热源,而汁液则进入下一级再蒸发.

三、系统特征：

热加速短时蒸发器引入航空空气动力学设计理念，突破传统蒸发器亚音速蒸汽负载极限，热加速降流，加工时间短；高效浓缩，明显提高蒸汽效率；一次性通过易于操作，显著提高产品品质；多功能组合，低成本蒸发。
香精回收系统：
灵活、高回收效率，由于加热面积大，能有效地将物料中的香精混合物分离出来。而灵活分布在蒸发器各温度段的提取位置可大限度地获得高的回收效率而对香精造成低限度的热破坏。新鲜香精后被收集到沉淀罐中,进行油相、水相分离。整个系统自动运行，根据需要简单地与蒸发器连接或分离。
CIP就地清洗：
自动控制生产和清洗只需简单地切换进料和清洗液阀门，可在40分钟左右完成高效清洁，清洗的频率取决于加工的果汁种类。
制作和安装
材质：不锈钢AISI304或AISI316.
系统集成化控制和管理：西门子PLC.

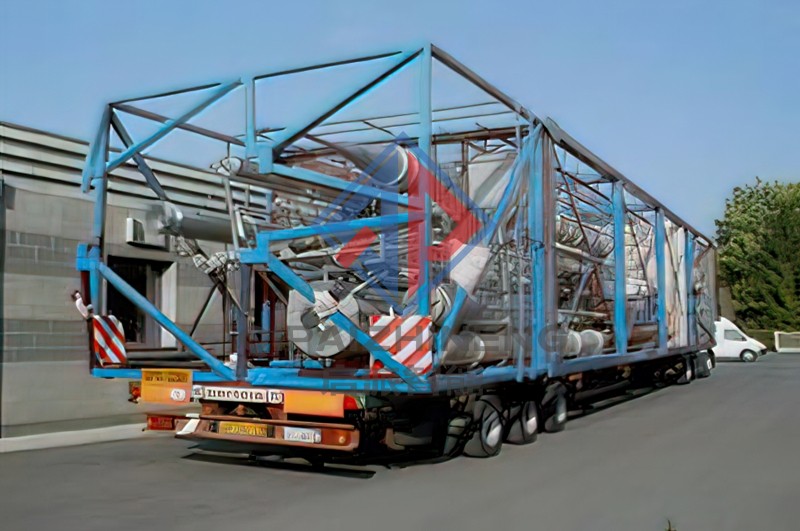

工厂组装,现场只作能源连接.
系统功能优越性
n  蒸发器是多效(4-7效)、一次性通过的蒸发器，包括以下功能:
–    脱气-    香精回收-    巴氏杀菌-    浓缩-    产品闪蒸冷却至10℃（可选）
■  热加速短时蒸发器能在很短的时间内将物料浓缩至65∕75Brix.(例如5效7级蒸发器在浓缩柑橘汁时仅用约4.5分钟)
■  能在正常生产能力50％条件下稳定运行而不影响产品品质.
■  CIP只需40分钟左右,清洗时无需拆卸部件,无需破坏真空.
■  显著提高蒸汽效率:
4效:1公斤蒸汽蒸发3.2公斤水
5效:1公斤蒸汽蒸发4.5公斤水
7效:1公斤蒸汽蒸发5.8公斤水
上述蒸汽的利用共包括:脱气、香精回收、巴氏杀菌、浓缩、闪蒸冷却、真空.
MIDDAY蒸发器在高浓度汁浆加工中的应用
在此应用中,待浓缩物料先在MIDDAY中进行预蒸发,再用强制循环式蒸发器浓缩到终浓度.由于停留时间短减少了总的蒸发时间,提高了终的产品质量、色泽和风味等.其它的优点有:
■  因安装功率低和多效利用而节约能源;
■  降低产品所受的热破坏;
■  减少清洗次数
■  易于和浓浆生产线配套,可作为预蒸发器，大幅度提高蒸发能力。

四、附则：

（启派智能）可为客户提供前期咨询与评估、工艺（科研成果转化）、工艺设计（工艺包）、工程设计（设计院）、产品设计（研发）、设备制造与安装（生产基地）、调试与培训（施工队伍）、系统验证（4Q验证）、工厂运营托管等一系列的交钥匙工程和无忧建厂服务。欢迎来电咨询！
